不能忽視的管路標示細節

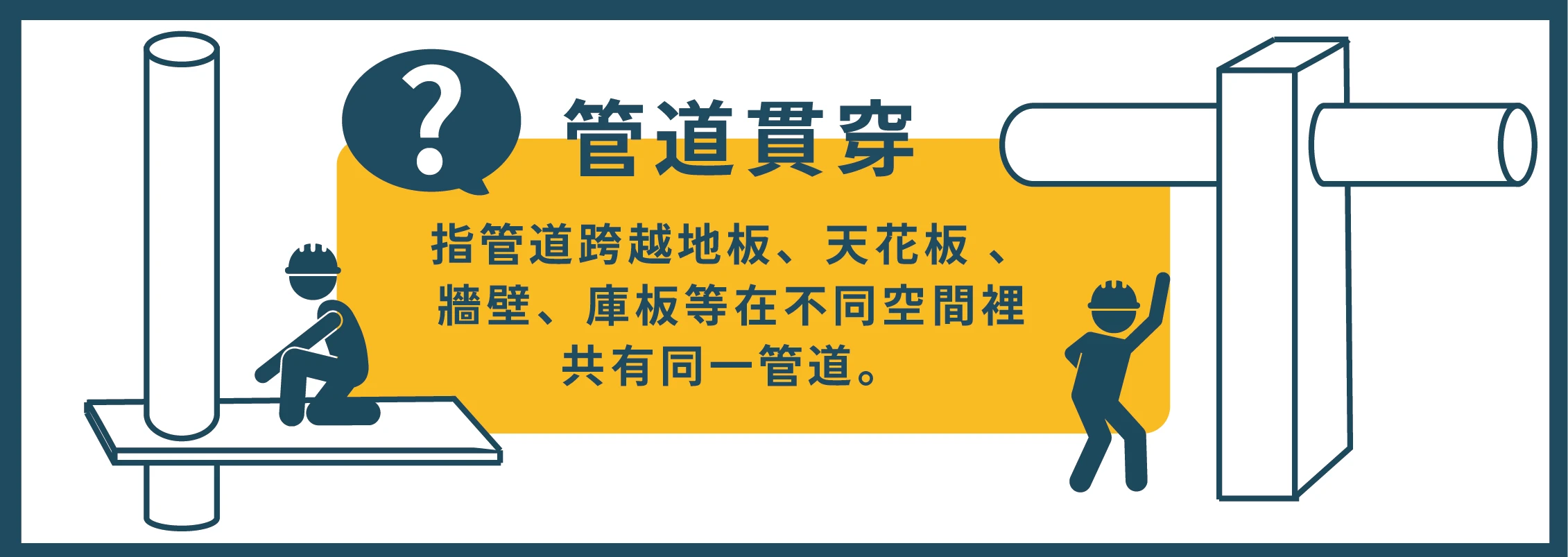

在鋪建管路系統的過程中，管道貫穿是常見的施工結構，指管道跨越地板 / 天花板 / 牆壁/ 庫板等，

用於連結不同空間的設備或輸送液體、氣體或電纜以及連接室內外機等多種作用。

因屬不同空間管理，應於管道貫穿的前後獨立標示其管路屬性，以辨識管路用途。

根據 管路貫穿方式，可分為 : 牆側貫穿 與 地側貫穿。

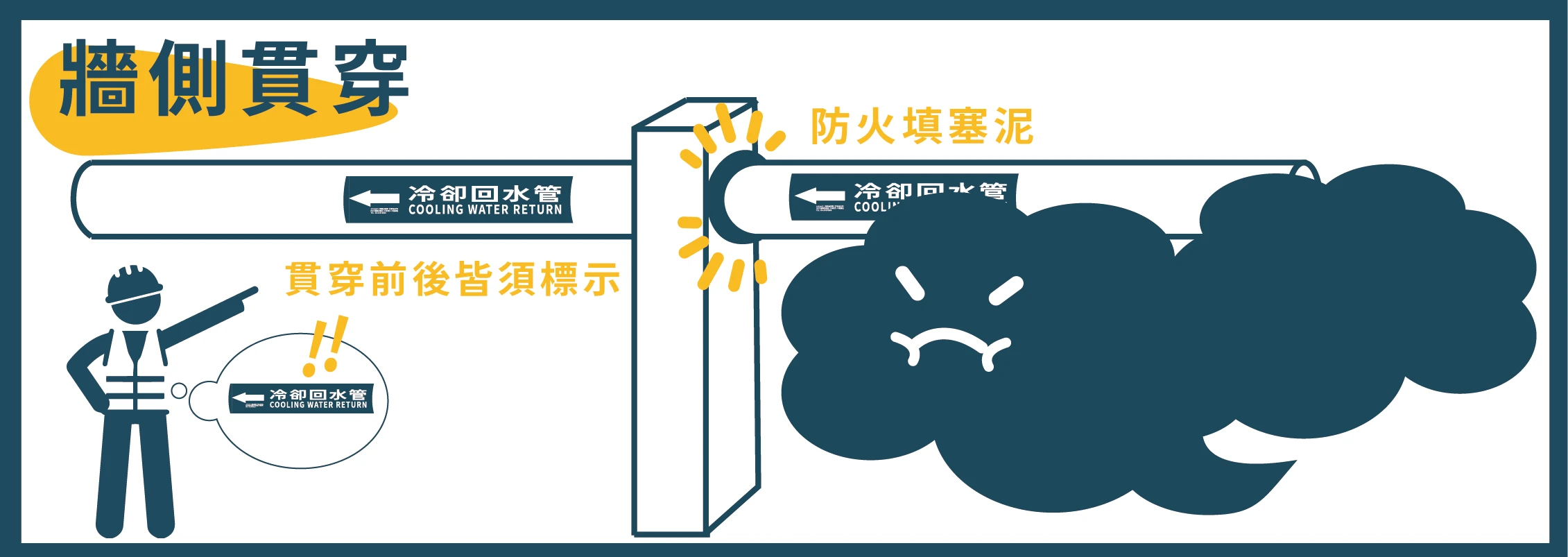

| 牆側貫穿 |

A. 因應消防需求，隔間應具備阻隔火災時的濃煙，貫穿的孔洞應照法規要求以 防火填塞泥 進行填塞。

B. 貫穿前後管道依規需要標示清楚管路用途性質流向。

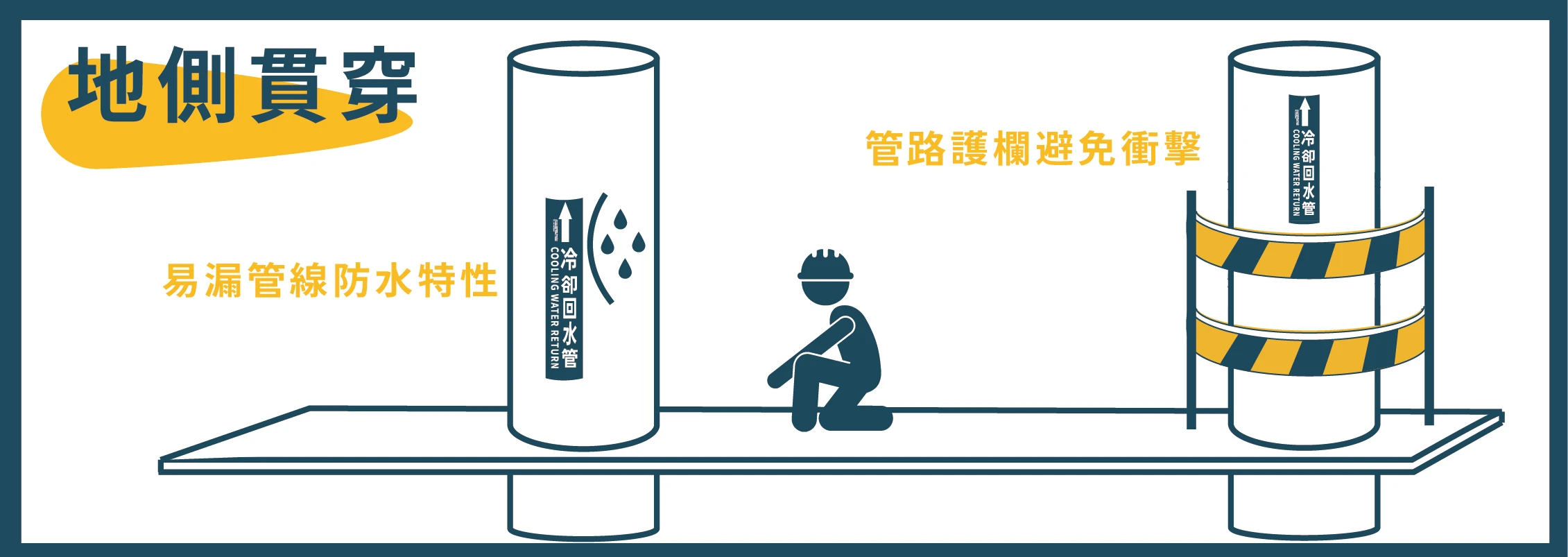

A. 除牆側貫穿所列外, 為避免撞擊受損造成嚴重的後續災害, 建議增設 圍欄緩衝物或反光標示 等

B. 地側貫穿的管路,常有漏水額外問題,故管路標示需要具有防水特性

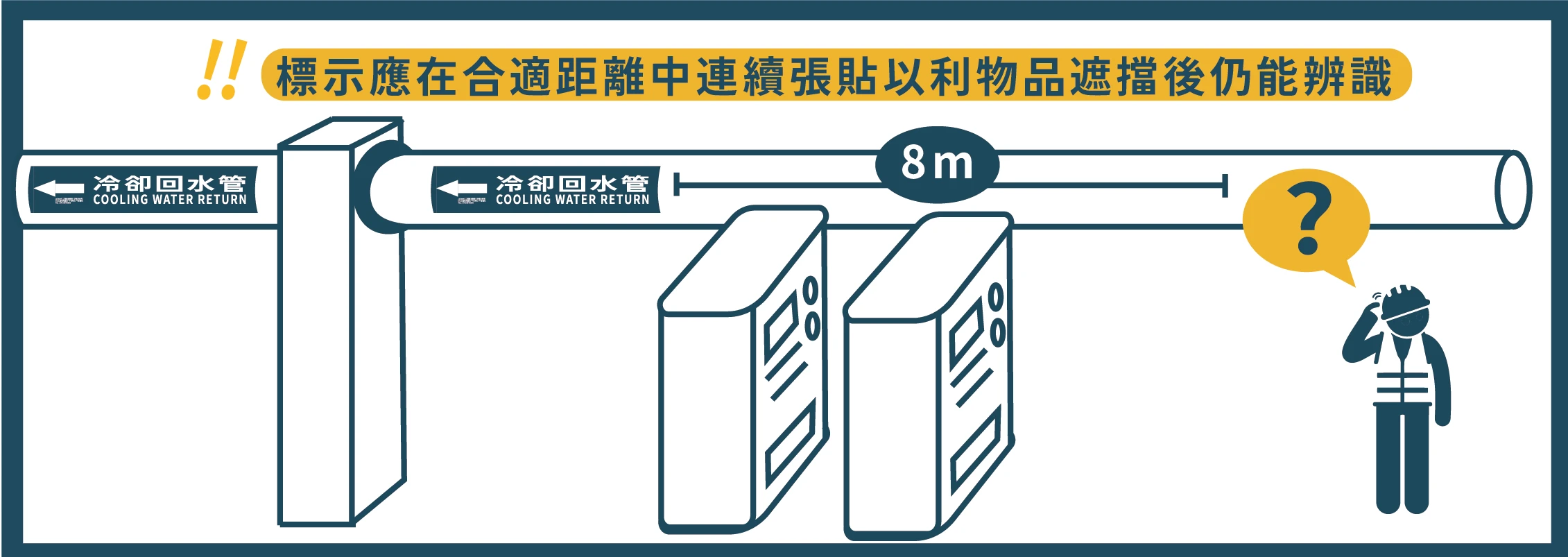

標示張貼距離可多加注意

針對不同區域應用，可獨立制定張貼距離規範

管線配置時廠房尚未有機具與隔間等障礙物,，為了使後續應用時能夠滿足各種規劃，

通常會在間隔約8m之處，連續張貼對應管路標示,，即使之後設備陳設與隔間改變，依然能避開視覺盲區清楚辨識。
